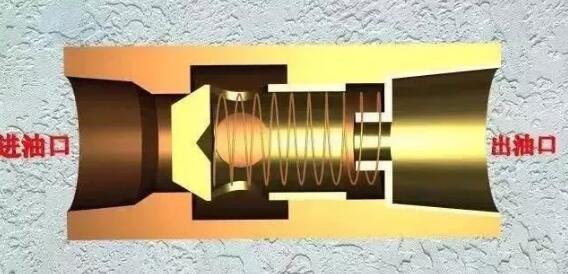

4。用途：通常安裝在泵的出口處。一方面防止壓力沖擊影響泵的正常運行，另一方面防止系統油在泵不工作時通過泵流回油箱。它用于分離油管，以防高壓和低壓干擾。

　　二

　　液壓控制單向閥

　　液壓單向閥是通過控制流體壓力使單向閥向后流動的閥。這種閥門在煤礦機械液壓支架設備中起著重要的作用。

　　液壓單向閥與普通單向閥的區別在于有一個附加的控制油管K，當控制油管未與壓力油連接時，液壓單向閥的工作方式與普通單向閥相同。壓力油只能從進油口流向出油口，不能向后流動。

　　當控制油回路中有控制壓力輸入時，活塞頂桿在壓力油的作用下向右移動，單向閥被頂桿頂起連接進出口。如果機油出口大于機油進口，則機油可能向后流動。

　　1。festo電磁閥接線圖組成：普通單向閥+小活塞氣缸排氣及泄漏。

　　2。工作原理：

　　a.無控制油時，與普通單向閥相同。

　　b.當控制油量時，可以實現正流量和負流量。

　　三。應用程序：

　　a.保持壓力。

　　b.液壓缸的支撐。

　　c.實現液壓缸鎖定。

　　d.大流量排油。

　　e.作為充注閥。

　　f.組合成換向閥。

　　換向閥

　　換向閥是一個具有兩個以上流量模式和兩個以上出油口的方向控制閥。它利用閥芯在閥體孔內作相對運動，使輸油管道可以連接或切斷，改變油流方向。它是一種實現液壓油流量的通訊、切斷和反轉、卸壓和順序動作控制的閥門。

　　換向閥分類：

　　按結構可分為滑動閥型、旋轉閥型和球閥型。

　　根據閥體連接的主要油路數量，可分為二、三、四等。

　　根據閥芯在閥體內的工作位置，可分為二位、三位和四位。

　　根據閥芯的運動方式，可分為手動、移動、電磁、液壓、電液等。

　　一

　　手動換向閥

　　手動換向閥是由手動操縱桿操縱的方向控制閥。在液壓系統中起到換向（改變流體流動方向）和切換（接通或切斷流體流動）的作用。

　　二

　　機動換向閥

　　移動換向閥又稱行程閥，主要用于控制機械運動部件的行程。通過安裝在工作臺上的鐵或凸輪，閥芯被迫移動，從而控制流體流動方向。

　　三

　　電磁換向閥

　　電磁換向閥利用磁鐵吸力推動滑閥改變閥的工作位置。它可以改變控制流體的流向，從而改變液壓換向閥的位置。

　　由于控制液壓換向閥的液壓推力可以很大，主閥可以很大，允許較大的流量通過。這樣，可以通過使用較小的電磁鐵來控制較大的流體流量。

　　四

　　其他閥門

　　根據閥門的工作位置，閥門的工作位置被劃分為“位置”，幾個切換工作位置的閥門被稱為“多位置”閥門。常用的是“二”和“三”閥。閥門不受控制或操作時的位置稱為零位。

　　閥門接口（包括排氣口）按閥門接口數量劃分為“通”。閥門接口包括入口、出口和排氣口，但不包括控制口。普通閥門有二通、三通、四通、五通。

　�。�1）兩位雙向換向閥

　　原理：是直接原理和引導原理的結合。當進出口無壓差時，電磁力直接將先導閥和主閥關閉件向上提起，閥門開啟。

　　當進出口達到啟動壓差時，通電后電磁力引導小閥，主閥下腔壓力上升，上腔壓力下降，使主閥被壓差向上推；切斷電源后，先導閥利用彈簧力或介質壓力向下推動關閉件，使閥門關閉。

　�。�2）二位四通換向閥

　　二位四通換向閥是一種集成式換向控制裝置，它采用直流電機驅動閥芯移動來打開和關閉供油管路或改變供油方向；即使在惡劣的工作條件下（如低溫或高粘度油）。操作比較可靠。

　　該閥適用于干燥、稀油集中潤滑系統和液壓系統的主、支管道，額定壓力40MPa。它還可用于三種類型：雙向四通、雙向三通和雙向兩通。

　�。�3）三位四通換向閥

　　三通四通換向閥：是指具有三個工作位置狀態的閥門，四個油口（一般為二進二出），分別表示為P、T、A、B、P為進油口，T為回油口，A B分別與執行機構上、下腔連接。伊利，閥門的自然位置在中間。閥門結構如示意圖所示。

　　按換向方式可分為電磁式、電液式和手動式三種。

　　festo電磁閥工作原理如下：

　　(4)三位四通電磁換向閥

　　三位四通電磁換向閥有三個缺點：體積大，不防振，防水性能差，其使用環境受到極大的限制。

　　新型三位四通電磁換向閥在結構設計，工藝設計，材料選用等方面作了重大改進。體積比傳統電磁閥減小1/3，具有很強的防振防水性能。

　　(5)三位五通換向閥

　　三位，是指此換向閥有三個位置，左位，中位，和右位。五通，表示一共有五個接口，也就是此電磁閥上面有五個油口與系統管路連接。其工作原理如下：

　　圖

　　由于操縱液動換向閥的液壓推力可以很大，所以主閥可以做得很大，允許有較大的流量通過。這樣用較小的電磁鐵就能控制較大的液流。
