直接作用電磁閥

直動式電磁閥有常閉和常開兩種類型。常閉式電源故障為閉合狀態。線圈通電時產生電磁力，使動鐵芯克服彈簧力，靜鐵芯吸收并直接打開閥門。介質在路徑中。線圈切斷后，電磁力消失，彈簧力作用下移動鐵芯復位，直接關閉閥門端口，介質無法通過。結構簡單，運行可靠，在零壓差和微真空下正常運行。常開則相反。

步進式直接作用電磁閥

上海smc電磁閥分步直接作用式電磁閥是一種與直接作用和先導式相結合的原理，當進、出口無壓差時，通電，電磁力直接把先導閥和主閥關閉部件依次向上提起，閥門打開。

先導式電磁閥

先導式電磁閥是常用的一種類型，一般用于大口徑、高壓管道中，這種閥門功耗小、發熱少、線圈不易燃燒、可長時間供電、節能，因此得到了廣泛的應用。與先導式電磁閥相比，雖然略顯復雜，但能達到更高更精確的控制效果，能控制閥門的啟閉速度，對減少液壓沖擊有很好的效果。當先導式電磁閥開啟時，必須有先導壓力，否則無法開啟，在使用壓力范圍內，介質壓力越大，密封越緊。

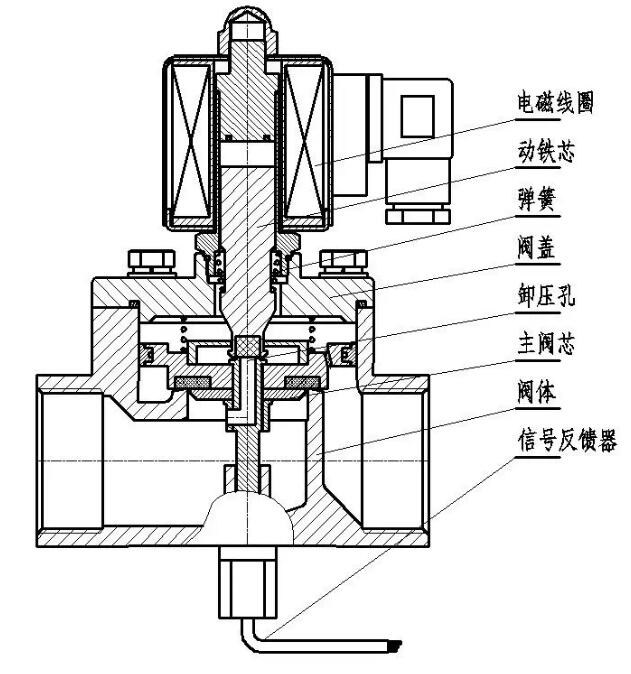

所述電磁閥由先導閥與主閥芯連接形成通道組合;常閉型在無電源時，處于關閉狀態。當線圈通電時,產生磁力使移動鐵芯和靜態鐵芯吸引在一起,導閥打開,介質流向出口,這個時候,主閥芯腔的壓力減少,低于進口側的壓力,形成壓差克服彈簧阻力,然后向上運動,實現打開主閥口的目的,介質流。線圈被切斷時,磁力消失,動鐵芯在彈簧力的作用重新設置并關閉試點港口,在這個時候,介質流的平衡孔,參議院的壓力的主閥芯的增加,和彈簧力的作用下向下移動,關閉主閥口。常開方程的原理正好相反。

如何選擇直接運動和飛行員

直接作用的電磁閥一般用于小直徑(ASCO8320系列接口尺寸是1/8 - 1/4“),低壓環境中,打開閥的結構,不需要要求的小壓力介質,零電壓啟動,所以與先導式電磁閥啟動相比,將會更快,特別適用于要求快速切斷。功耗大于先導式電磁閥，一般在5-20w，高頻功率容易燒毀線圈，但控制簡單，使用范圍廣。

先導式電磁閥一般用于大口徑、高壓場合，這種結構的閥門開啟時，電磁閥的小壓力不小于0.05MPa，必須有先導壓力，否則無法開啟。此外，先導式電磁閥與直流閥相比，流量容量來的大，一般CV可以達到3以上。對于壓縮空氣的純度要求較高，直接作用不那么嚴格。電磁頭小，功耗低，0.1-0.2w，功率頻繁，功耗長，不燃燒，節能。流體壓力范圍上限高，但必須滿足流體差壓條件，但液體雜質容易堵塞先導閥孔，不適合液體使用。

耐壓:從兩種耐壓大小，先導式比透型耐壓大。

響應時間:與先導式電磁閥相比，直動式電磁閥啟動速度快，如果選擇快切削，建議購買直動式電磁閥。由于先導式電磁閥是通電后的小閥先打開，打開后的主閥，直接運動的電磁閥是主閥直接打開。

流量:先導式與直動電磁閥流量相比要大一些，一般CV值可以達到3以上，而直動電磁閥的一般CV值小于1。直動電磁閥是由0壓力啟動的，而先導必須有先導壓力，一般在2bar左右。

動力與損失:直接作用的動力大于引航員。

介質清潔度要求:先導式對循環介質的純度要求較高，但直接移動式不那么嚴格。

電磁閥符號的含義

電磁閥符號由一個方框、一個箭頭、一個“T”和一個字符組成。電磁閥圖形符號的含義一般為

，用方框表示閥門的工作位置，每個方框表示電磁閥的工作位置，即“位”。有幾個框表示有多少“位”，例如，two three-way表示有兩個工作位置。以上“無動力”和“有動力”是兩個不同的工作崗位。

識別正常位。電磁閥有兩個或兩個以上的工作位置，其中一個是正常位置，即閥芯不通電的位置。對于二位閥，采用彈簧復位二位閥，使其接近彈簧在箱體路徑狀態下的正常位置。對于三位數閥，圖形符號中的中位數為正常位。在繪制系統圖時，油氣回路應連接到換向閥的正常位置。

，方框中的箭頭表示兩個接口已連接

，框內的符號“T”表示該接口無效。

，盒子外部連接的接口號有幾個，它表示幾個“通”。

一般情況下，流體的進口端用字母P表示，出口R表示，閥門與執行機構之間的界面用A、B等表示。

在下例中，雙向電磁閥有兩個工作位置和三個氣口，分別為進氣口(P)、出氣口(A)和出氣口(R)。電磁閥通電時，P和A通過;當電源熄滅并恢復到正常狀態時，R和A通過。

以下兩張圖片詳細說明了閥門運行的全部狀態

黃色圓圈中的框表示電磁閥的正常連接狀態

黃色圓圈中的盒子是電磁閥激發態的連接狀態

二、三通電磁閥工作原理

二位五通電磁閥的工作原理
