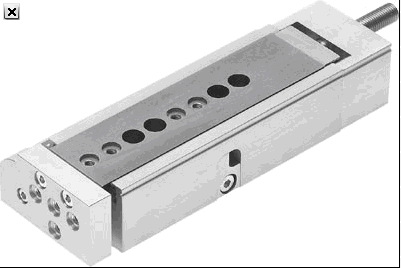

FESTO帶滑塊的驅動器 DGSL Mini 滑塊系列

規格 4 … 25 mm
行程 10 到 200 mm
輸出力 17 到 483 N
位置感測
固定/可調緩沖
循環滾珠軸承導向

小型滑塊驅動器 帶位置感測，精確度高，封閉式滾珠導向，兩端采用彈性緩沖，并且不帶金屬擋塊(P)
技術參數 - 小型滑塊驅動器 DGSL-6-50-PA - 543920




  特性  特性
行程  50 mm
活塞直徑  8 mm
驅動單元的運作模式  連接軛
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
導向  球軸承籠式導向
設計結構  Yoke 動力學
位置檢測  用于接近式傳感器
工作壓力  1.5 - 8 bar
高速度  0.5 m/s
重復精度  0,3 mm
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  0
環境溫度  0 - 60 °C
在終端位置的沖擊能量  0.05 Nm
緩沖長度  1.5 mm
大輸出力Fy  719 N
大輸出力Fz  719 N
大扭矩Mx  8 Nm
大扭矩My  5.5 Nm
大扭矩Mz  5.5 Nm
6 bar時的理論作用力，回復行程  23 N
6 bar時的理論作用力，進程  30 N
移動質量  99 g
產品重量  239 g
其它可用接口  參見產品圖紙
安裝類型  帶通孔
氣動連接  M3
材料備注  不含有黃銅和PTFE
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  HNBR
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  高合金鋼, 耐腐蝕
