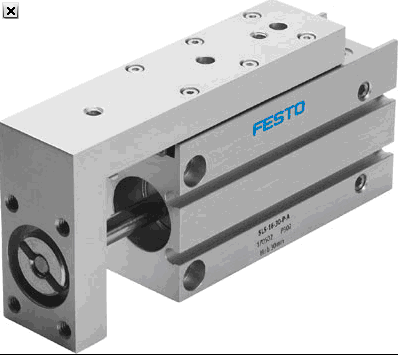

FESTO帶滑塊的驅動器Mini滑塊 SLS系列

直徑 6, 10, 16 mm
行程 5 … 30 mm
輸出力 17 … 121 N
位置感測
固定緩沖
循環球軸承導向.
小型滑塊驅動器 窄 型 結 構 帶 高 精 度 滾 珠 導 軌
技術參數 - 小型滑塊驅動器 SLS-6-25-P-A - 170489




  特性  特性
行程  25 mm
活塞直徑  6 mm
驅動單元的運作模式  連接軛
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
導向  球軸承籠式導向
設計結構  Yoke 動力學
位置檢測  用于接近式傳感器
工作壓力  1.5 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  1
環境溫度  -20 - 60 °C
在終端位置的沖擊能量  0.008 Nm
大輸出力Fy  150 N
大輸出力Fz  150 N
大扭矩Mx  0.9 Nm
大扭矩My  0.9 Nm
大扭矩Mz  0.6 Nm
6 bar時的理論作用力，回復行程  13 N
6 bar時的理論作用力，進程  17 N
移動質量  56 g
產品重量  103 g
其它可用接口  參見產品圖紙
安裝類型  帶通孔
氣動連接  M5
材料備注  不含有黃銅和PTFE
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  HNBR
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  高合金鋼, 耐腐蝕
