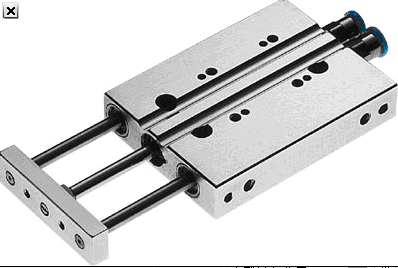

FESTO帶導桿的驅動器 微型導向驅動器 DFC系列
小型導向單元 用 于 非 接 觸 式 感 測, 帶 滑 動 導 軌. 供 貨 包 括 傳 感 器 支 架

直徑 4, 6, 10 mm
行程 5 … 30 mm
輸出力 7,5 … 47 N
位置感測
固定緩沖
普通軸承導向
循環球軸承導向.
技術參數 - 小型導向單元 DFC-6-15-P-A-GF - 189457




  特性  特性
從工作負載到連接板的重力中心距  10 mm
行程  15 mm
活塞直徑  6 mm
驅動單元的運作模式  連接軛
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
導向  普通軸承導向
設計結構  導向
位置檢測  用于接近式傳感器
工作壓力  1.5 - 10 bar
高速度  1 m/s
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -5 - 60 °C
在終端位置的沖擊能量  0.008 Nm
大扭矩Mx  0.1 Nm
在規定的距離xs，大有用負載和行程的函數關系  4.8 N
6 bar時的理論作用力，回復行程  12.5 N
6 bar時的理論作用力，進程  17 N
移動質量  8.8 g
0 mm行程時的移動質量  8.8 g
產品重量  39 g
每 10 mm 行程的附加質量系數  2.8 g
氣動連接  M3
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  高合金鋼, 耐腐蝕
