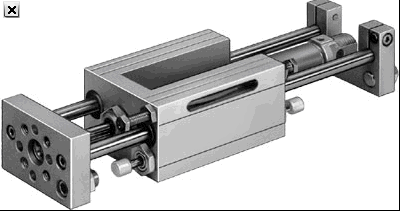

FESTO帶導桿的驅動器導向驅動單元 SLE

直徑 10, 16, 20, 25, 32, 40, 50 mm
行程 10 … 500 mm
輸出力 47 … 1 178 N
位置感測
循環球軸承導向.
直線驅動單元 可配置
技術參數 - 直線驅動單元 SLE-40- -KF-A - 150094




  特性  特性
行程  10 - 500 mm
活塞直徑  40 mm
驅動單元的運作模式  連接軛
緩沖  液壓緩沖器, 硬性特征曲線
裝配位置  任何
導向  循環滾珠軸承導向
設計結構  導向
位置檢測  用于電感式傳感器
用于接近式傳感器
工作壓力  1.5 - 12 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  0
環境溫度  -20 - 80 °C
6 bar時的理論作用力，回復行程  633 N
6 bar時的理論作用力，進程  754 N
0 mm行程時的移動質量  2,200 g
每10 mm 行程所增加的重量  85 g
0 mm行程時的基本重量  6,175 g
每 10 mm 行程的附加質量系數  49 g
氣動連接  G1/4
蓋子的材料信息  鑄鋁
密封件的材料信息  PA
外殼的材料信息  鋁
活塞桿的材料信息  高合金鋼, 耐腐蝕
