產品名稱：SD/SQ/EU/SE 薄型氣缸

產品型號：SD/SQ/EU/SE

產品特點：無

SD/SQ/EU/SE 薄型氣缸的詳細資料：

SD/SQ薄型氣缸主要為亞洲市場設計，尺寸從12mm到100mm，常規為雙動氣缸，另有彈簧壓出和彈簧壓回兩種單動氣缸可選。SQ系列還可以做成雙桿形式，連接方式可作相應不同的改變，以滿足不同客戶的需求。EU系列自由安裝氣缸有多種安裝方式，可供客戶自由地選擇，缸徑從6mm到32mm。SE系列歐洲標準薄型缸主要為歐洲市場設計，是E.MC的新產品。

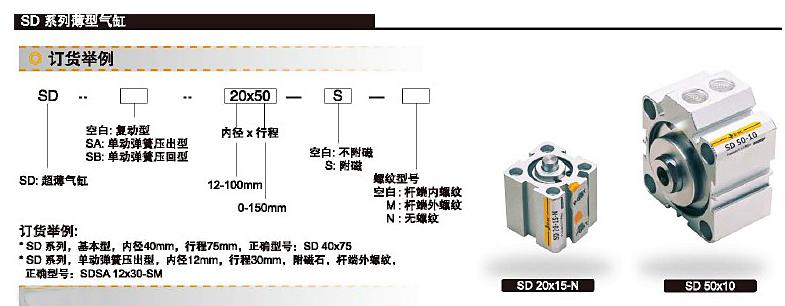

SD系列產品特性:

 *薄且輕：在保持既有動作精度及產品使用壽命下，其全長僅為一般氣缸的1/2至1/3,發揮既薄且輕的特性。
 *易安裝性:使用埋入式的安裝方式，不需要任何配件達到節省。
 *易維修性：采用簡易的組裝方式進行設計，方便裝拆及維修。
 *磁性開關：在本體圍預留裝配槽，使磁性開關在安裝固定及位置調整時均極其簡單。

規格參數:

內徑
12
16
20
25
32
40
50
63
80
100
動作型式
復動型
  單動型：彈簧壓出/彈簧壓回
工作介質
 經25µ濾芯過濾的空氣
工作壓力（Bar）
 單動型
1-9
復動型
2-9
大耐壓力（Bar）
15
工作溫度(℃)
-5~70
動作速度 mm/s
 復動型
30-500
30-350
30-250
單動型
30-500
 30-350
緩沖型式
 固定緩沖
接管口徑 M5X0.8 G1/8                       G1/4

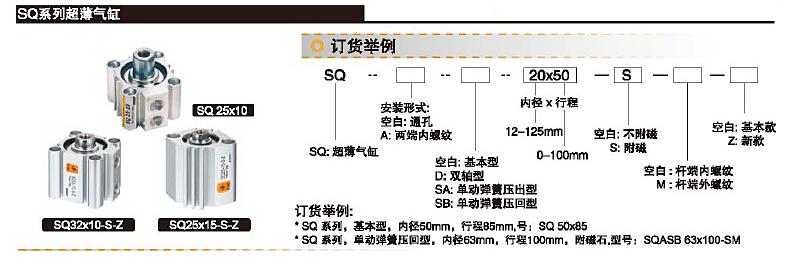

SQ系列氣缸特性:

 *外觀同SMC CQ2B系列
 *超薄缸筒，重量輕.
 *缸筒獨有的槽型設計方便于磁性開關的安裝
 *裝有自潤滑軸承，活塞桿無須另外加潤滑油
 *磁石可選

規格參數:

內徑
12
16
20
25
32
40
50
63
80
100
 125
工作介質
 經過25µ濾芯過濾的空氣
動作型式
復動型/單動彈簧壓回型/單動彈簧壓出型
大工作壓力（Bar）
15
工作壓力（Bar）
1~10
工作溫度(℃)
5~60
桿端螺紋
 內螺紋（標準），外螺紋（任選）
緩沖
 無
行程公差
+1.0
0
潤滑
 不需要
安裝
 通孔（標準），兩端內螺紋（任選）
接管口徑
M5X0.8
G1/8
G1/4
 G3/8

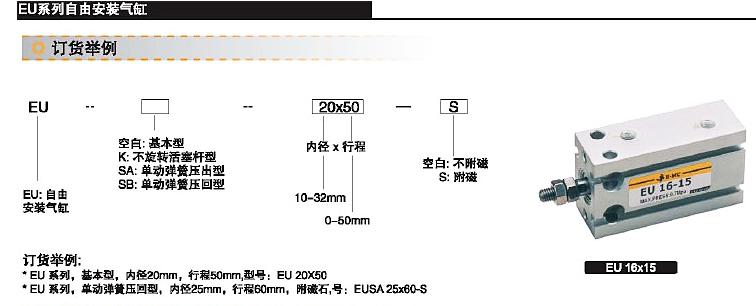

EU系列自由安裝氣缸特性:

 *外觀同SMC CU系列
 *超薄缸筒，重量輕
 *缸筒獨有的槽型設計方便于磁性開關的安裝
 *裝有自潤滑軸承，活塞桿無須另外加潤滑油
 *磁石可選

規格參數:

內徑
6
10
16
20
25
32
動作型式
復動型  /  單動彈簧壓回型 / 單動彈簧壓出型
工作介質
經過25µm濾芯過濾的空氣
工作壓力（Bar） 1~7
保證耐壓力（Bar）
 10
使用溫度范圍(℃)
5~60
緩沖型式
 橡膠緩沖

接管口徑
M5X0.8
 G1/8

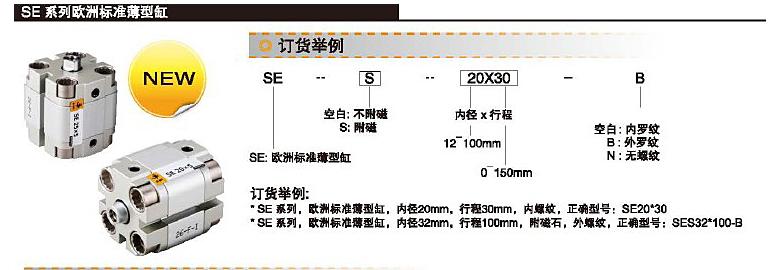

SE系列歐洲標準薄氣缸特性:

 *超薄缸筒，重量輕
 *缸筒獨有的槽型設計方便于磁性開關的安裝
 *裝有自潤滑軸承，活塞桿無須另外加潤滑油
 *磁石可選

規格參數:

內徑
12
16
20
25
32
40
50
63
80
100
動作型式
 復動型 /  單動型
工作介質
經過25µm濾芯過濾的空氣
工作壓力（Bar）
 復動型
1-9
單動型
2-9
大耐壓力（Bar）
15
工作溫度(℃)
-5~70
動作速度 mm/s
 復動型
30-500
30-350
30-250
單動型
30-500


30-350

緩沖型式
固定緩沖
接管口徑 M5X0.8 G1/8 G1/4 G3/8
