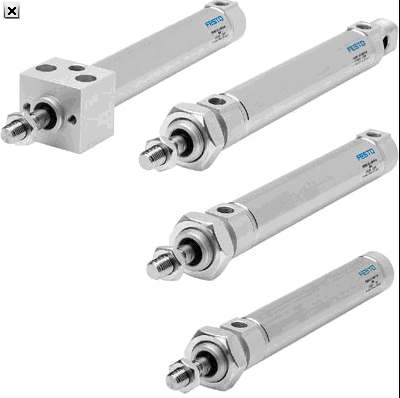

FESTO標準型氣缸DSNU系列
DSNU系列
直徑 8, 10, 12, 16, 20, 25 mm
行程 1 … 500 mm
輸出力 30 … 295 N
位置感測
固定或可調緩沖
陰螺紋
陽螺紋
安裝法蘭.
啟動功能擴展配置軟件

用行程開關進行位置感測行程必須在10 mm 以上  要進行配置，必須先將產品加入到購物籃中  數據頁上所給出的技術參數和相關的附件不一定完全與本產品相匹配，具體要看配置情況
技術參數 - 標準氣缸 DSNU-8- - - 193986

  特性  特性
行程  1 - 100 mm
活塞直徑  8 mm
基于標準  CETOP RP 52 P
ISO 6432
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
設計結構  活塞
活塞桿
氣缸缸筒
位置檢測  用于接近式傳感器
Variants  K2:帶外螺紋活塞桿型
K6: 活塞桿采用外螺紋，一端減短
K8:延長活塞桿型
KP: 活塞桿夾緊單元
MA: 軸向供氣
MH: 可采用直接安裝方式
MQ: 側向供氣
R3: 所有的氣缸外表面符合防腐蝕等級 KBK3 (具有較強的防腐蝕能力)
S2: 雙出活塞桿型
耐熱密封型，溫度達 150?C
單端活塞桿
防止扭轉/導向  方形活塞桿
工作壓力  1.5 - 10 bar
工作模式  雙作用
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c T4 T120°C
ATEX環境溫度  -20°C <= Ta <= +60°C
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  2
3
環境溫度  -20 - 120 °C
授權  Germanischer Lloyd
6 bar時的理論作用力，進程  23 - 30 N
安裝類型  帶附件
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
活塞桿的材料信息  高合金鋼, 耐腐蝕
氣缸缸筒的材料信息  高合金鋼, 耐腐蝕
