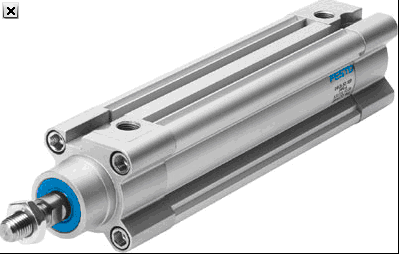

FESTO標準氣缸DNCB系列
DNCB系列

直徑 32, 40, 50, 63, 80, 100 mm
行程 2 … 2 000 mm
輸出力 483 … 4 712 N
位置感測
可調緩沖
陽螺紋.
標準氣缸 符合ISO 15552標準,采用型材式缸筒,用于接近式感測, 兩端采用可調緩沖

技術參數 - 標準氣缸 DNCB-63-100-PPV-A - 532767



  特性  特性
行程  100 mm
活塞直徑  63 mm
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
符合標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
設計結構  活塞
活塞桿
型材缸筒
位置檢測  用于接近式傳感器
工作壓力  0.6 - 12 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
緩沖長度  22 mm
6 bar時的理論作用力，回復行程  1,682 N
6 bar時的理論作用力，進程  1,870 N
0 mm行程時的移動質量  460 g
每10 mm 行程所增加的重量  62 g
0 mm行程時的基本重量  1,800 g
每 10 mm 行程的附加質量系數  25 g
安裝類型  帶附件
氣動連接  G3/8
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鍛造鋁合金
活塞桿的材料信息  高合金鋼
