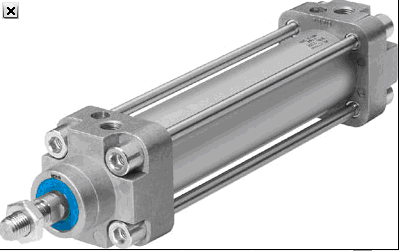

FESTO標準氣缸DNG系列
DNG系列
直徑 32, 40, 50, 63, 80, 100 mm
行程 2 … 2 000 mm
輸出力 483 … 4 712 N
位置感測
可調緩沖
陽螺紋.

標準氣缸 符合ISO 15552標準, NF E 49 003.1和UNI 10 290標準,用于接近式感測, 帶有兩端采用可調緩沖
技術參數 - 標準氣缸 DNG-40-100-PPV-A - 36337




  特性  特性
行程  100 mm
活塞直徑  40 mm
活塞桿螺紋  M12x1,25
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
符合標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
活塞桿末端  陽螺紋
設計結構  活塞
活塞桿
位置檢測  用于接近式傳感器
Variants  單端活塞桿
工作壓力  0.6 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
授權  Germanischer Lloyd
緩沖長度  21 mm
6 bar時的理論作用力，回復行程  633 N
6 bar時的理論作用力，進程  754 N
每10 mm 行程所增加的重量  40 g
0 mm行程時的基本重量  790 g
安裝類型  帶附件
氣動連接  G1/4
蓋子的材料信息  鋁
密封件的材料信息  NBR
TPE-U(PU)
活塞桿的材料信息  高合金鋼
氣缸缸筒的材料信息  鍛造鋁合金
