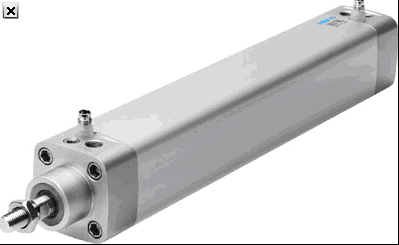

FESTO標準氣缸CDN系列
CDN系列

缸徑 32, 40, 50, 63, 80, 100 mm
行程長 10 … 2,000 mm
輸出力 483到4,712 N
位置感測
可調緩沖
內螺紋
外螺紋
標準氣缸 眾多配置選項供用戶選擇. 符合 ISO 15552, 具有增強的耐腐蝕能力和易清洗型的結構
技術參數 - 標準氣缸 CDN-40- -PPV - 193661




  特性  特性
行程  10 - 2,000 mm
活塞直徑  40 mm
緩沖  PPV: 兩端帶可調的氣緩沖
裝配位置  任何
符合標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
設計結構  活塞
活塞桿
位置檢測  用于接近式傳感器
Variants  K2:帶外螺紋活塞桿型
K3:帶內螺紋活塞桿型
K8:延長活塞桿型
S2: 雙出活塞桿型
耐熱密封型，溫度達 150?C
單端活塞桿
工作壓力  0.6 - 12 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  3
環境溫度  -20 - 120 °C
緩沖長度  20 mm
6 bar時的理論作用力，回復行程  633 N
安裝類型  可選
具有內（陰）螺紋
帶附件
氣動連接  G1/4
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼, 耐腐蝕
氣缸缸筒的材料信息  鍛造鋁合金
陽極氧化處理
