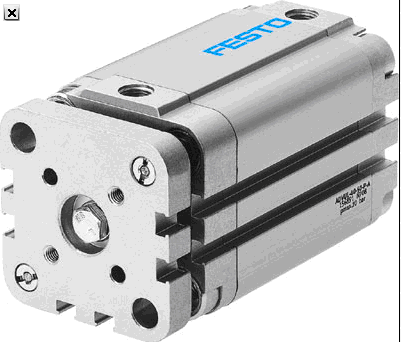

FESTO緊湊型氣缸ADVUL系列
ADVL系列

直徑 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
行程 1 … 400 mm
輸出力 68 … 7 363 N
位置感測
固定緩沖
陰螺紋
陽螺紋.
緊湊型氣缸 位置感測， 帶防止活塞轉動的導柱
技術參數 - 緊湊型氣缸 ADVUL-32-60-P-A - 156882

FESTO緊湊型氣缸ADVUL系列

  特性  特性
行程  60 mm
活塞直徑  32 mm
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
活塞桿末端  陰螺紋
設計結構  活塞
活塞桿
位置檢測  用于接近式傳感器
Variants  單端活塞桿
防止扭轉/導向  帶軛導向桿
工作壓力  1 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
在終端位置的沖擊能量  0.4 J
6 bar時的理論作用力，回復行程  415 N
6 bar時的理論作用力，進程  483 N
安裝類型  可選
帶通孔
帶附件
氣動連接  G1/8
柱(頭)螺栓的材料信息  高合金鋼, 耐腐蝕
蓋子的材料信息  鍛造鋁合金
動態密封的材料信息  TPE-U(PU)
NBR
活塞桿的材料信息  高合金鋼, 耐腐蝕
氣缸缸筒的材料信息  鍛造鋁合金
