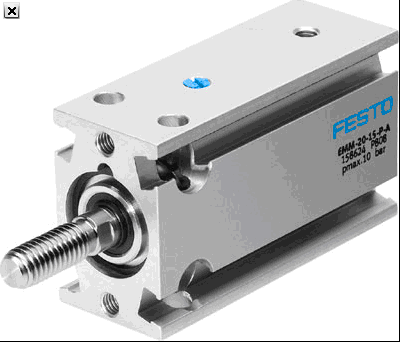

FESTO多面安裝氣缸EMM系列

EMM系列
穿壁式氣缸: 可以直接通過螺紋旋緊在殼壁上的氣缸.
穿壁式氣缸: 無需安裝元件（僅靠若干螺絲）就可以從一側或幾個側面進行安裝的氣缸
缸徑 10, 16, 20, 25, 32 mm
行程 5 … 50 mm
輸出力 47到483 N
位置感測
固定式緩沖
外螺紋
緊湊型氣缸 位 置 感 測, 多 種 安 裝 方 式, 終 端 帶 緩 沖 裝 置
技術參數 - 緊湊型氣缸 EMM-25-10-P-A - 158628

FESTO多面安裝氣缸EMM系列


  特性  特性
行程  10 mm
活塞直徑  25 mm
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
工作模式  單作用
推的動作
設計結構  活塞
活塞桿
型材缸筒
位置檢測  用于接近式傳感器
Variants  單端活塞桿
工作壓力  1.5 - 10 bar
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
驅動器安裝時的緊固扭矩  8 Nm +10%
6 bar時的理論作用力  227 N
6 bar時的理論作用力，進程  227 N
安裝類型  可選
帶通孔
具有內（陰）螺紋
氣動連接  M5
蓋子的材料信息  黃銅
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼, 耐腐蝕
