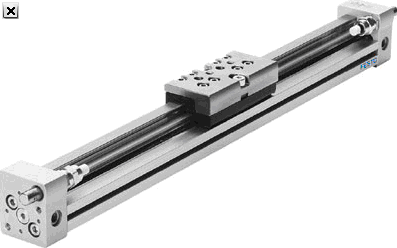

FESTO無桿氣缸DGC系列
DGC系列

缸徑 8, 12, 18, 25, 32, 40 mm
行程 1 … 5,000 mm
輸出力 30到754 N
位置感測
可有多種緩沖選擇
多種導向方式
- 基本結構
- 普通軸承導向
- 循環滾珠軸承導向
技術參數 - 無桿氣缸 DGC-18- - - 532446




  特性  特性
行程  1 - 3,000 mm
活塞直徑  18 mm
緩沖  P: 兩端帶彈性緩沖環/板
PPV: 兩端帶可調的氣緩沖
液壓緩沖器, 硬性特征曲線
液壓緩沖器, 軟性特征曲線
裝配位置  任何
導向  基本導向
普通軸承導向
循環滾珠軸承導向
位置檢測  用于接近式傳感器
Variants  GP: 具有防護的循環滾珠軸承導向
KL: 第二滑塊, 位于左側時作為標準
KR: 第二滑塊, 位于右側時作為標準
工作壓力  2 - 8 bar
工作模式  雙作用
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
耐腐蝕等級 CRC  1
2
環境溫度  -10 - 60 °C
緩沖長度  16.5 mm
6 bar時的理論作用力，回復行程  153 N
6 bar時的理論作用力，進程  153 N
其它可用接口  參見產品圖紙
安裝類型  帶附件
氣動連接  M5
材料備注  不含有黃銅和PTFE
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
