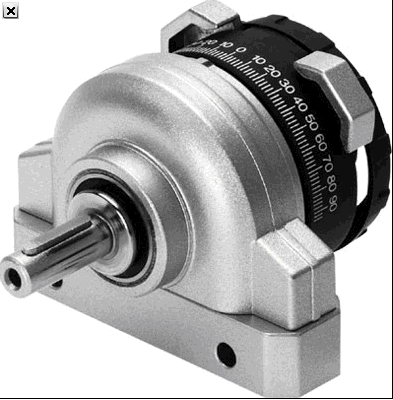

FESTO擺動驅動器DSR系列
DSR系列
擺動驅動器 葉 片 旋 轉 原 理, 擺 動 角 度 無 級 可 調. 止 動 系 統 與 擺 動 葉 片 分 離, 因 此 沖 擊 力 作 用 于 擋 塊, 并 通 過 彈 性 塑 料 片 緩 沖
規格 10, 12, 16, 25, 32, 40 mm
扭矩 0.5 ... 20 Nm
擺動角度 0 ... 180?
位置感測
固定式緩沖

技術參數 - 擺動驅動器 DSR-12-180-P - 11909


  特性  特性
尺寸  12
緩沖角度  2.2 deg
旋轉角度調整范圍  0 - 180 deg
擺動角度  180 deg
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
工作模式  雙作用
設計結構  旋轉葉片
位置檢測  無
工作壓力  2 - 8 bar
6 bar時的大擺動頻率  3 Hz
ATEX 種類  II 2 G
ATEX標識  II 2 G c T4
ATEX環境溫度  -10°C <= Ta <= +60°C
工作介質  過濾壓縮空氣
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
環境溫度  -10 - 60 °C
6 bar時的扭矩  1 Nm
產品重量  200 g
安裝類型  帶通孔
氣動連接  M5
驅動軸的材料信息  鋼
鍍鎳
密封件的材料信息  NBR
