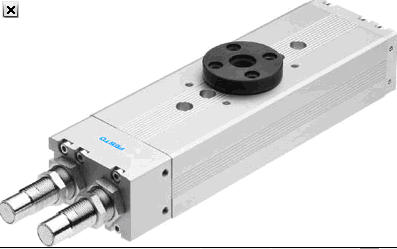

FESTO雙作用擺動氣缸 DRQD系列
DRQD系列

擺動驅動器 用于位置感測， 帶可調液壓緩沖器和能補償間隙的齒輪系統. 能源接口位于右側

規格 6, 8, 12, 16, 20, 25, 32, 40, 50 mm
扭矩 0.16 ... 50 Nm
擺動角度 0 ... 360?
位置感測
可調節式緩沖
用于搬運和裝配的系統產品.
技術參數 - 擺動驅動器 DRQD-16-180-YSRJ-A-AR-FW - 540455

  特性  特性
尺寸  16
旋轉角度調整范圍  -20 - 6 deg
擺動角度  0 - 180 deg
緩沖  液壓緩沖器, 硬性特征曲線, 可調節
裝配位置  任何
設計結構  齒輪齒條機構
位置檢測  用于接近式傳感器
工作壓力  2 - 10 bar
6 bar時的大擺動頻率  1.8 Hz
工作模式  雙作用
工作介質  過濾壓縮空氣
耐腐蝕等級 CRC  1
環境溫度  -10 - 60 °C
6 bar時的扭矩  1.6 Nm
安裝類型  可選
帶通孔
具有內（陰）螺紋
氣動連接  M5
材料備注  不含有黃銅和PTFE
驅動軸的材料信息  熱處理鋼
蓋子的材料信息  鋁
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  鋁
