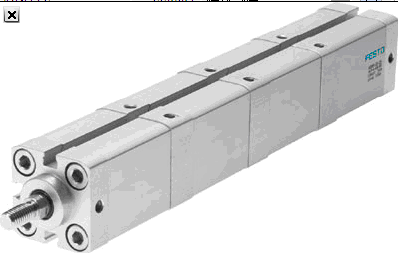

FESTO倍力氣缸，基于 ISO 21287 ADNH系列
ADNH系列

強力氣缸 眾多配置選項供用戶選擇. 符合 ISO 21287, 用于位置感測， 活塞桿上采用外螺紋或是內螺紋
缸徑 25, 40, 63, 100 mm
行程 1...150 mm
輸出力542...18281 N
位置感測
固定式緩沖
內螺紋
外螺紋
技術參數 - 強力氣缸 ADNH-25- - - 539691

  特性  特性
行程  1 - 150 mm
活塞直徑  25 mm
基于標準  ISO 21287
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
工作模式  雙作用
設計結構  活塞
活塞桿
型材缸筒
位置檢測  用于接近式傳感器
Variants  EX: EX 防爆等級 (ATEX)
K2:帶外螺紋活塞桿型
K5: 活塞桿采用特殊螺紋
K8:延長活塞桿型
耐熱密封型，溫度達 150?C
TL: 激光焊接標牌
工作壓力  0.8 - 10 bar
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 120 °C
6 bar時的理論作用力，回復行程  247 N
6 bar時的理論作用力，進程  1,036 N
安裝類型  可選
具有內（陰）螺紋
帶附件
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼
