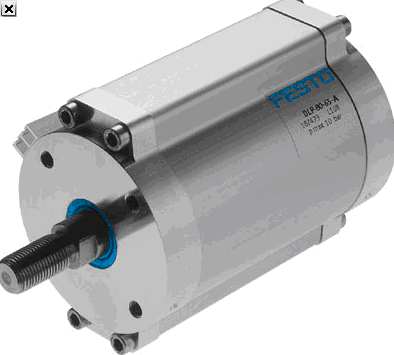

FESTO  Copac直線驅動氣缸 DLP系列
DLP系列

直徑 80, 100, 125, 160, 250, 320 mm
行程 40 … 2 000 mm
輸出力 2 800 … 47 500 N
位置感測
集成的氣源通道
活塞桿帶陽螺紋
Namur型連接面連接孔的樣式，用于連接符合 VDI/VDE 3845 的電磁閥
安裝孔樣式符合ISO 5210.
無桿氣缸 雙 作 用, 氣 接 口 符 合 標 準 VDI/VDE 3845- 可 以 直 接 安 裝 于 蝶 閥.
技術參數 - 無桿氣缸 DLP-80- -A - 187479

  特性  特性
驅動器尺寸  80
行程  <= 500 mm
保留行程  2 mm
活塞直徑  80 mm
基于標準  DIN 3358
VDI/VDE 3845 (NAMUR)
緩沖  無緩沖
裝配位置  任何
工作模式  雙作用
位置檢測  用于接近式傳感器
閥的接口符合標準  VDI/VDE 3845 (NAMUR)
工作壓力  2 - 10 bar
額定工作氣壓  6 bar
ATEX 種類  II 2 GD
ATEX標識  II 2 GD c T4 T120°C
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
CE 符號 (參見符合的標準)  根據 EU-Ex 防爆指導原則 (ATEX)
耐腐蝕等級 CRC  2
環境溫度  -20 - 80 °C
ATEX環境溫度  -20°C <= Ta <= +60°C
6 bar時的理論作用力，回復行程  2,827 N
6 bar時的理論作用力，進程  3,016 N
驅動器的效率  95 %
0 mm行程時的移動質量  624 g
每10 mm 行程所增加的重量  68 g
0 mm行程時的基本重量  1,843 g
每 10 mm 行程的附加質量系數  25 g
氣動連接  G1/4
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  鍛造鋁合金
光滑處理
活塞桿的材料信息  高合金鋼
