這類氣缸，由于它們結構上的特點(例如將多個驅動器串聯連接), 可以在沒有位置感測功能或是控制器介入的情況下實現多個規定的位置
直徑: 25, 40, 63和100 mm
位置感測
固定緩沖
內螺紋
外螺紋

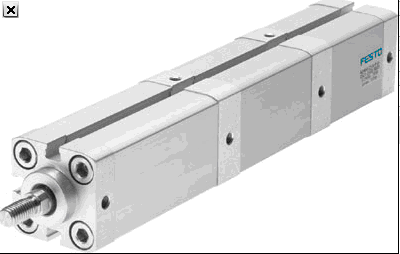

多位置氣缸 眾多配置選項供用戶選擇. 符合 ISO 21287, 用于位置感測， 活塞桿上采用外螺紋或是內螺紋.
技術參數 - 多位置氣缸 ADNM-25- - - 539695

  特性  特性
活塞直徑  25 mm
后一個氣缸位置的可能行程  1 - 1,000 mm
中間位置的可能行程  1 - 200 mm
基于標準  ISO 21287
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
設計結構  活塞
活塞桿
型材缸筒
多可實現的中間位置數量  5
所有單個行程的大總和  1,000 mm
位置檢測  用于接近式傳感器
Variants  EX: EX 防爆等級 (ATEX)
K2:帶外螺紋活塞桿型
K5: 活塞桿采用特殊螺紋
K8:延長活塞桿型
耐熱密封型，溫度達 150?C
TL: 激光焊接標牌
工作壓力  0.8 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 120 °C
6 bar時的理論作用力，回復行程  247 N
6 bar時的理論作用力，進程  295 N
安裝類型  可選
具有內（陰）螺紋
帶附件
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
密封件的材料信息  TPE-U(PU)
外殼的材料信息  鍛造鋁合金
陽極氧化處理
活塞桿的材料信息  高合金鋼
