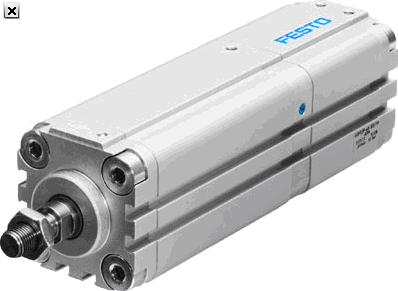

FESTO多位置氣缸 ADVUP系列
ADVUP系列

這類氣缸，由于它們結構上的特點(例如將多個驅動器串聯連接), 可以在沒有位置感測功能或是控制器介入的情況下實現多個規定的位置
直徑 25, 40, 63, 100 mm
行程 1 … 2 000 mm
輸出力 295 … 4 712 N
位置感測
固定緩沖
陰螺紋
陽螺紋.
多位置氣缸 眾多配置選項供用戶選擇. 用于位置感測， 活塞桿上采用外螺紋
技術參數 - 多位置氣缸 ADVUP-25- -A-P-A - 197277

  特性  特性
活塞直徑  25 mm
后一個氣缸位置的可能行程  0 - 300 mm
中間位置的可能行程  0 - 200 mm
緩沖  P: 兩端帶彈性緩沖環/板
裝配位置  任何
活塞桿末端  陽螺紋
設計結構  活塞
活塞桿
型材缸筒
多可實現的中間位置數量  5
所有單個行程的大總和  1,000 mm
位置檢測  用于接近式傳感器
Variants  耐熱密封型，溫度達 150?C
拉
工作壓力  1.1 - 10 bar
工作模式  雙作用
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
耐腐蝕等級 CRC  2
環境溫度  -20 - 120 °C
6 bar時的理論作用力，回復行程  247 N
6 bar時的理論作用力，進程  295 N
安裝類型  可選
具有內（陰）螺紋
帶附件
氣動連接  M5
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
密封件的材料信息  NBR
TPE-U(PU)
外殼的材料信息  鍛造鋁合金
光滑處理
活塞桿的材料信息  高合金鋼
