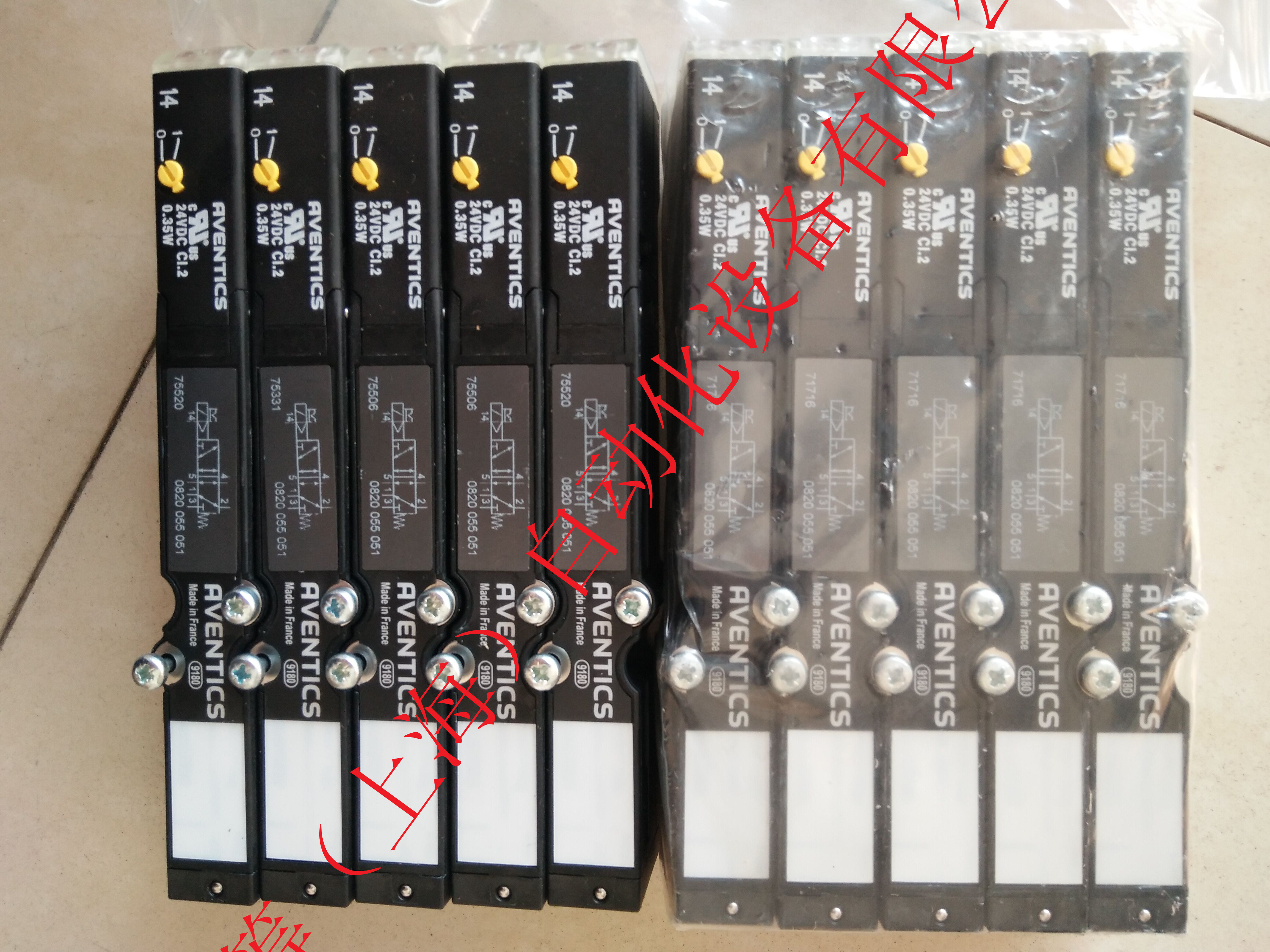

AVENTICS安沃馳換向閥0820055051

上海天籌AVENTICS(安沃馳)代理-氣缸-閥島-換向閥-傳感器-流量閥-節流閥-壓力調節閥-氣爪

AVENTICS安沃馳換向閥0820055051

技術參數：

結構特點           滑閥，零遮蓋
密封原理           軟密封
組合原理
（閉鎖原理）
                   單重底板原理
工作壓力范圍       -0,9 bar / 10 bar
控制壓力 小/大  3 bar / 10 bar
環境溫度范圍         +0°C / +50°C
介質溫度范圍         +0°C / +50°C
介質                 壓縮空氣
顆粒大小             max. 5 μm
壓縮空氣中的含油量   0 mg/m3 - 5 mg/m3
額定流量             Qn 850 l/min
防護等級             帶接口 IP65
保護電路             Z-二極管
反極性保護
狀態顯示           發光二極管 黃色
暫載率                 100 %
無用發射符合          EN 50081-1
抗干擾性符合           EN 50082-2
安裝螺釘 十字型槽     DIN EN ISO 4757-Z1
擰緊螺栓的小扭力       1,3 Nm
重量                  0,082 kg
材料:
外殼                 聚酰胺(尼龍)，增強型玻璃纖維
密封                 丙烯樹膠

操作元件 單線圈
結構特點 滑閥，零遮蓋
外殼         聚酰胺(尼龍)，增強型玻璃纖維
密封件材料 丙烯樹膠
保護形式符合EN
60529:2000，
不帶導線盒 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作         電子

1) 安裝螺釘：十字型槽 DIN EN ISO 4757-Z1
安裝螺釘?shù)臄Q緊力矩 [Nm]：1.3

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 °C ，并且允許 的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
